&

產品介紹

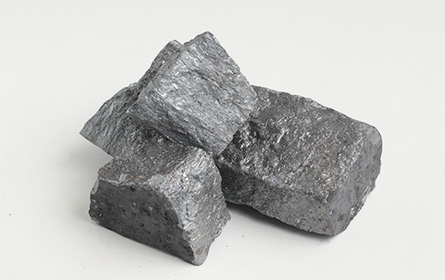

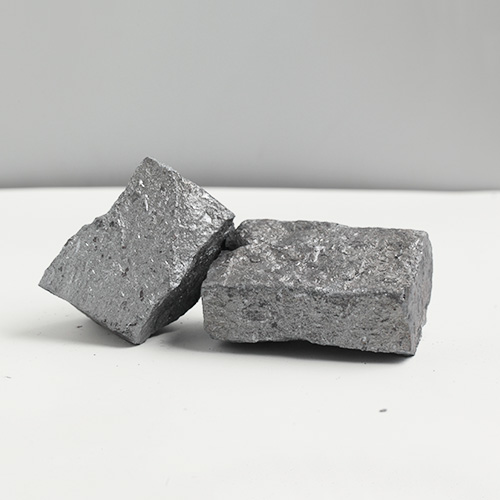

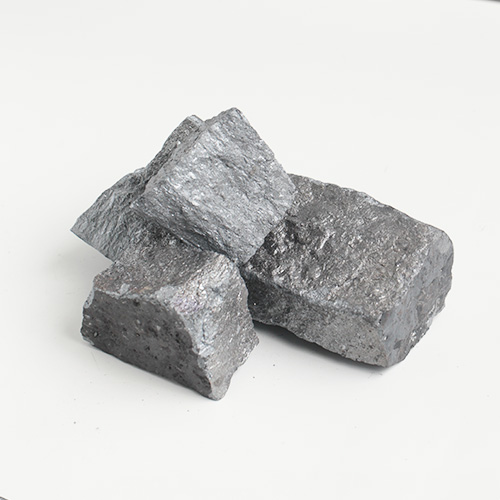

什么是孕育劑和球化劑？

孕育劑是生產鑄鐵必要的添加劑。它的添加量小，可顯著改善鑄鐵的微觀結構，從而改善灰鑄鐵的機械和物理性能。它可以促進石墨化，降低鑄鐵的白化傾向，改善石墨的形態和分布，增加共晶團簇的數量，細化基體結構。我們孕育劑的主要成分是硅、鋇、鈣、鋁。

球化劑是生產高性能鑄件的添加劑。主要成分為鎂、鈰、鈣等球化元素，使石墨結晶后生長成球狀，從而改善鑄件的基體形貌和力學性能。球化劑在我國一般是指稀土鎂。

怎么生產孕育劑和球化劑？

1.按比例準備原料
2.按此工藝，將原料依次投入熔煉過程
3.將液態金屬倒入鍋中，等待其凝固冷卻
4.將冷卻后的固體倒出并進行物理粉碎，
5.最后進行細化篩選

孕育劑和球化劑的規格

孕育劑

牌號	主要成分					適用范圍
牌號	Si	Ba	Ca	Al	其他	適用范圍
DR Ba-1	65-75	-	0.5-2.5	≤2.5	余量	適用于灰鑄及球墨鑄鐵孕育處理，細化石墨，降低白口。
DR Ba-2	65-75	4-6	0.5-2.5	≤2.5	余量	適用于灰鑄及球墨鑄鐵孕育處理，細化石墨，降低白口。
DR Ba-3	55-65	4-6	0.1-0.5	≤0.5	余量	適用于對氣密性或滲漏要求嚴格的灰鑄鐵或球墨鑄鐵孕育處理。
DR Ba-4	50-60	12-20	0.5-2.5	≤2.5	余量	適用于在鐵水內保溫時間較長和澆注時間較長球墨鑄鐵鑄件孕育處理。

球化劑

化學成分（%）						使用條款
鎂	錸	硅	鈣	鋁	鐵	適用于熱金屬	適用的鑄件	溫度處理	熱金屬含量
3.5-4.5	1.0-2.0	42-48	適量	≤1	余量	電爐	一般球墨鑄鐵件	1480-1550	≤0.03
4.5-5.5	1.5-2.5	40-44		≤1	余量			1400-1500
5.5-6.5	1.5-2.5	40-44		≤1	余量			1400-1500
7.5-8.5	2.5-3.5	40-44	適量	≤1	余量	化鐵爐		1400-1500	≤0.06
7.5-8.5	3.5-4.5	40-44		≤1	余量				≤0.06
7.5-8.5	4.5-5.5	40-44		≤1	余量				≤0.08
7.5-8.5	6.5-7.5	40-44		≤1	余量				0.08
